Muebles Horizontales de Troqueles y Componentes

El troquel siempre ha sido una herramienta esencial en el procesamiento del cuero y no solo. Que se utiliza para el corte, para el neto o para el recorte, es fundamental, como en el campo de la fabricación de artículos de piel, marroquinería.

Las unidades de almacenamiento horizontales están diseñadas para la gestión y el manejo de troqueles de uso frecuente. Si se colocan, en el departamento de troquelado, a lado de la máquina de corte hidráulica (prensa manual, prensa de brazo oscilante, troqueladora de puente de carro móvil), están reemplazando efectivamente la mesa de trabajo existente, haciendo que las troqueles estén inmediatamente disponibles para el operario cortador.

Ventajas

Mejorar la productividad
Alargar la vida útil de los troqueles
Optimización del espacio disponible en el departamento de producción

Nuestra peculiaridad es el cajón

Hemos estudiado minuciosamente el cajón para que la elección sea práctica y sencilla para las empresas del sector. Su estructura es específica para los troqueles utilizados en la fábrica (marroquinería, cinturones, calzado o planta de producción de etiquetas).

Hoy, el mueble horizontal para troqueles está disponible en dos gamas principales, manteniendo una excelente capacidad de almacenamiento:

El mueble “gama 32” fue creado para almacenar los troqueles de 32 mm de espesor. El cajón está perfectamente diseñado para acomodar y conservar el filo de los troqueles, eliminando la posibilidad dañina de ponerlos uno encima del otro. En una fábrica de marroquinería, por ejemplo, se maximizan tanto los tiempos de corte para el operador de la maquina troqueladora como el espacio del área de producción eligiendo el modelo más popular con una capacidad de almacenamiento de 10 m2 (ref. CO_12N32_02) .

El mueble “gama 40” está dedicado a varios sectores y permite gestionar troqueles, componentes y patrones de papel que tienen un espesor superior a h 32 mm. La altura útil del cajón es de 40mm.

Elija su mueble de almacenamiento troqueles ideal. Descubre todos los modelos.

¿Dónde almacenar los troqueles?

Sugerimos, con el sistema horizontal, de almacenar los troqueles generalmente lo más cerca posible del lugar donde se realiza el corte para reducir los tiempos de picking dirigido.

En algunas empresas existe la tendencia a centralizar el almacenamiento de los troqueles. En estos casos se trata casi siempre de producciones masivas en las que sólo se le ponen a su disposición los troqueles que el el operario cortador tendrá que utilizar durante un turno.

Materiales y dimensiones

Todas nuestras unidades de cajón están hechas de acero galvanizado, resistentes y duraderos. El estante superior está fabricado en madera betulla, resistente a todo tipo de procesamientos.

Todos los muebles horizontales miden 62 cm de anchura.
La altura es de 95 o 135 cm, según el número de cajones.
Hemos desarrollado 5 largos diferentes: cm 39, 64, 90, 115 y 148 (ver ficha producto). Las dimensiones también tienen en cuenta los varios tipos de troqueles utilizados en los distintos sectores, como los de una fábrica de cinturones.

Estas dimensiones permiten de elegir la cajonera según el proceso de producción, utilizando el tamaño adecuado para que aprovechen al máximo el entorno de trabajo.

¿Se pueden utilizar las cajoneras horizontales también para gestionar componentes como bobinas de hilo?

A lo largo de los años, siempre se nos ha pedido que organicemos cajones de diferentes alturas para organizar herramientas y varios componentes en las unidades de cajones, portatroqueles.

Siguiendo estas necesidades, hemos desarrollado, además del modelo con cajones de 32 mm, también un modelo de mueble con cajones de 40 mm.

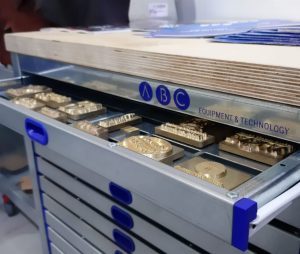

En la ficha producto es posible definir la configuración de los cajones y, si es necesario, también seleccionar toda una serie de accesorios diseñados para satisfacer diferentes necesidades. Algunos ejemplos son: portabobinas, portaestampillas, divisores de compartimento, bandejas de accesorios.

Ficha Producto

Cajonera 20 cajones de 32 mm

Imagen anterior

Imagen siguiente

Código	L x W x H	Capacidad
CO_04N32_02	cm 39 x 62 x 100	m² 2,5
CO_07N32_02	cm 64 x 62 x 100	m² 4,5
CO_09N32_02	cm 90 x 62 x 100	m² 7,5
CO_12N32_02	cm 115 x 62 x 100	m² 10
CO_15N32_02	cm 148 x 62 x 100	m² 13,1

Carga máxima cajón: 20 kg

Cajonera 30 cajones de 32 mm

Código	L x W x H	Capacidad
CO_04H32_02	cm 39 x 62 x 140	m² 3,7
CO_07H32_02	cm 64 x 62 x 140	m² 7,5
CO_09H32_02	cm 90 x 62 x 140	m² 11,2
CO_12H32_02	cm 115 x 62 x 140	m² 15
CO_15H32_02	cm 148 x 62 x 140	m² 19,6

Carga máxima cajón: 20 kg

Imagen anterior

Imagen siguiente

Cajonera 16 cajones de 40 mm

Imagen anterior

Imagen siguiente

Código	L x W x H	Capacidad
CO_04N40_02	cm 39 x 62 x 100	m² 2
CO_07N40_02	cm 64 x 62 x 100	m² 3,6
CO_09N40_02	cm 90 x 62 x 100	m² 6
CO_12N40_02	cm 115 x 62 x 100	m² 8
CO_15N40_02	cm 148 x 62 x 100	m² 10,48

Carga máxima cajón: 30 kg

Cajonera 24 cajones de 40 mm

Código	L x W x H	Capacidad
CO_04H40_02	cm 39 x 62 x 140	m² 2,96
CO_07H40_02	cm 64 x 62 x 140	m² 6
CO_09H40_02	cm 90 x 62 x 140	m² 8,96
CO_12H40_02	cm 115 x 62 x 140	m² 12
CO_15H40_02	cm 148 x 62 x 140	m² 15,68

Carga máxima cajón: 30 kg

Imagen anterior

Imagen siguiente

Configuración de los cajones

En las cajoneras horizontales es posible reemplazar un cajón de 32 o 40 mm con un cajón más alto (ver la tabla) para almacenar componentes u objetos más altos.

	mm 32	mm 40
Cada 2 cajones	mm 70	mm 90
Cada 3 cajones	mm 110	mm 140
Cada 4 cajones	mm 150	mm 190

Accesorios

32mm

40mm

32mm

40mm

Los otros accesorios son:

Sistema Stop & Go: sistema que permite abrir un solo cajón a la vez, para evitar cualquier tipo de vuelco

Con el objetivo de la mejora continua, CBC SRL se reserva el derecho de modificar, en cualquier momento y sin previo aviso, las características técnicas, funcionales y estéticas de los productos.
