El mueble vertical para troqueles es ideal para insertar troqueles de todo tipo y tamaño y por almacenar las series menos utilizadas en los departamentos de producción y almacenamiento.
Los troqueles de las fábricas de transformación del cuero suelen manipularse mal dentro de cajas de cartón grandes y voluminosas. Con este método es difícil mantenerlas en orden y, además, las cuchillas pueden dañarse al apilar los troqueles unos sobre otros.
Con su estructura en forma de armario, la cajonera vertical es ideal para archivar verticalmente suajes, optimizando el espacio de los departamentos.
La principal característica del mueble vertical de troqueles es su capacidad. El espacio que ocupa es el de un europaleta y la capacidad de almacenamiento oscila entre 12 y 48 m² (ver todos los modelos).
En el interior se pueden insertar troqueles de todos los tamaños, utilizados en muchas industrias de la piel y no solo.
El concepto vertical nació para satisfacer una necesidad no satisfecha, a saber, mantener ordenadas los voluminosos suajes en el taller.
En algunas fábricas, sobre todo en las que hay mucho espacio, los troqueles se cuelgan directamente en la pared. Nosotros simplemente colocamos la «pared» en la cajonera vertical, disponiendo así de un espacio de trabajo más libre y ordenado.
El mueble vertical está equipado con el sistema Stop&Go que permite abrir solo un cajón a la vez, lo que aumenta la seguridad de los operadores. El mueble no necesita fijarse a la pared, lo que permite cambiarlo de sitio fácilmente en caso de modificaciones en el plano de la empresa.
Cada troquel se coloca en el cajón con los ganchos de soporte y está inmediatamente disponible, como en un armario.
El mueble vertical se utiliza en todas aquellas empresas que procesan cuero y más, para las que el sistema vertical es excelente para almacenar troqueles largos o voluminosos.
Algunos ejemplos donde se puede utilizar el mueble vertical son:
Los troqueles para cinturones, tanto rectos como curvos, se almacenan en orden dentro del mueble.
En el caso de suajes de gran tamaño, como los de los sectores del automóvil, guarnicionería, náutica o ropa de cuero, se fijan en los paneles de la cajonera.
Todas las cajoneras verticales son de acero galvanizado, robustas y duraderas.
Su tamaño se aproxima al de un europaleta: 117×77 cm.
En el interior de cada cajón hay un panel de chapa perforada diseñado para «colgar» el troquel mediante ganchos específicos.
Hay 3 modelos disponibles (ver ficha producto) y son estudiados para troqueles:
En los modelos para troqueles de hasta 32 mm y 19 mm, los cajones son de «doble cara», de modo que los troqueles pueden colgarse en ambos lados del panel, duplicando el almacenamiento de cada cajón; mientras que en el modelo de hasta 80 mm, los cajones son de «cara única», es decir, los troqueles sólo pueden colgarse en un lado del panel.
Cada cajón está equipado con guías de bolas y tiene una capacidad de carga de 50 kg y una capacidad de extracción del 100%.
En el caso de archivar troqueles, sugerimos colocar el mueble vertical en el departamento de almacenamiento.
Otro consejo es colocar una etiqueta en cada cajón para poder encontrar inmediatamente los suajes insertados, incluidos aquellos que no se utilizan mucho pero que podrían seguir formando parte de la producción en el futuro.
Por otra parte, en el caso de troqueles voluminosos utilizados en la producción, el armario vertical también puede colocarse junto a la troqueladora, o suajadora, de puente en el departamento de corte.
SEGURIDAD PARA EL OPERADOR
Sólo se abre un cajón a la vez, evitando que el mueble vuelque
ESTRUCTURA COMPACTA
Encierra muchos troqueles en poco espacio
MAXIMIZA EL ESPACIO
Mantener ordenadas los departamentos de producción y almacenamiento
Gracias al contacto constante con los clientes a lo largo de los años, hemos desarrollado ganchos para varios tipos de troqueles (ver accesorios).
Los troqueles pueden colgarse de la estructura, refuerzo o soporte.
Para cada troquel se recomienda insertar 2 ganchos, donde posible, para mayor estabilidad y evitar que oscile al abrir el cajón.
En marroquinería, por ejemplo, donde se utilizan troqueles grandes y pequeños, estos últimos pueden insertarse dentro de los grandes, multiplicando aún más el espacio.
Hemos desarrollado soluciones para gestionar todo tipo de troqueles, incluso los más especiales.
Algunos ejemplos son:
Descubra todos los accesorios disponibles para el mueble vertical.
| Código | Troqueles | L x W x H |
|---|---|---|
| CV_G32_10C_03 | hasta mm 32 | cm 117 x 77 x 195 |
| CV_G80_10C_03 | hasta mm 80 | cm 117 x 77 x 195 |
Carga máxima cajón: 50 kg
| Código | Troqueles | L x W x H |
|---|---|---|
| CV_G19_20C_03 | hasta mm 19 | cm 117 x 77 x 195 |
Carga máxima cajón: 50 kg

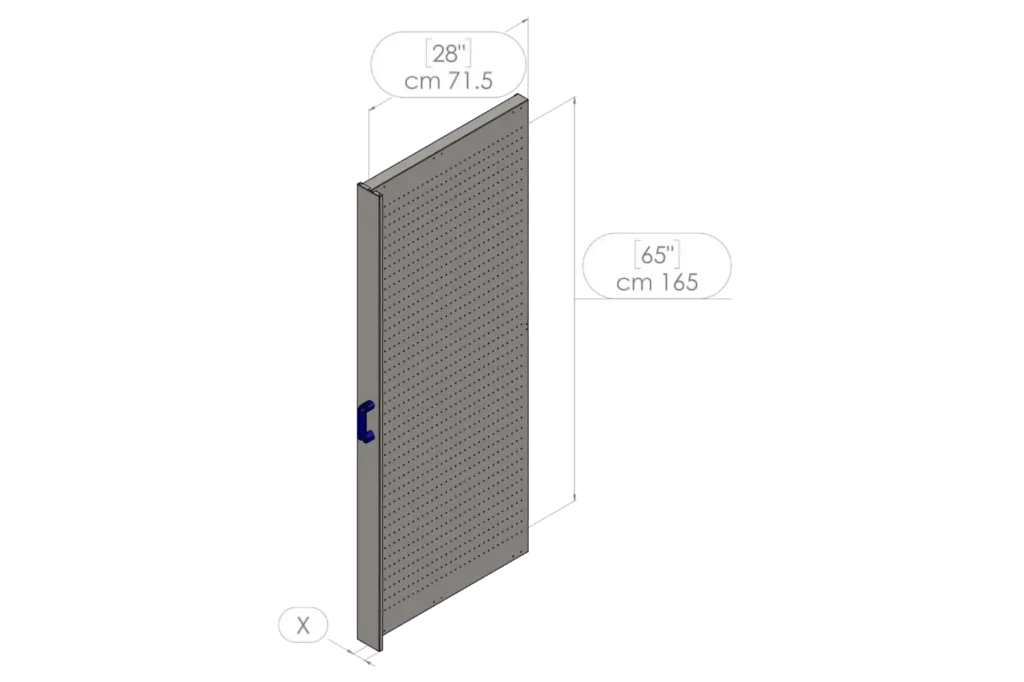

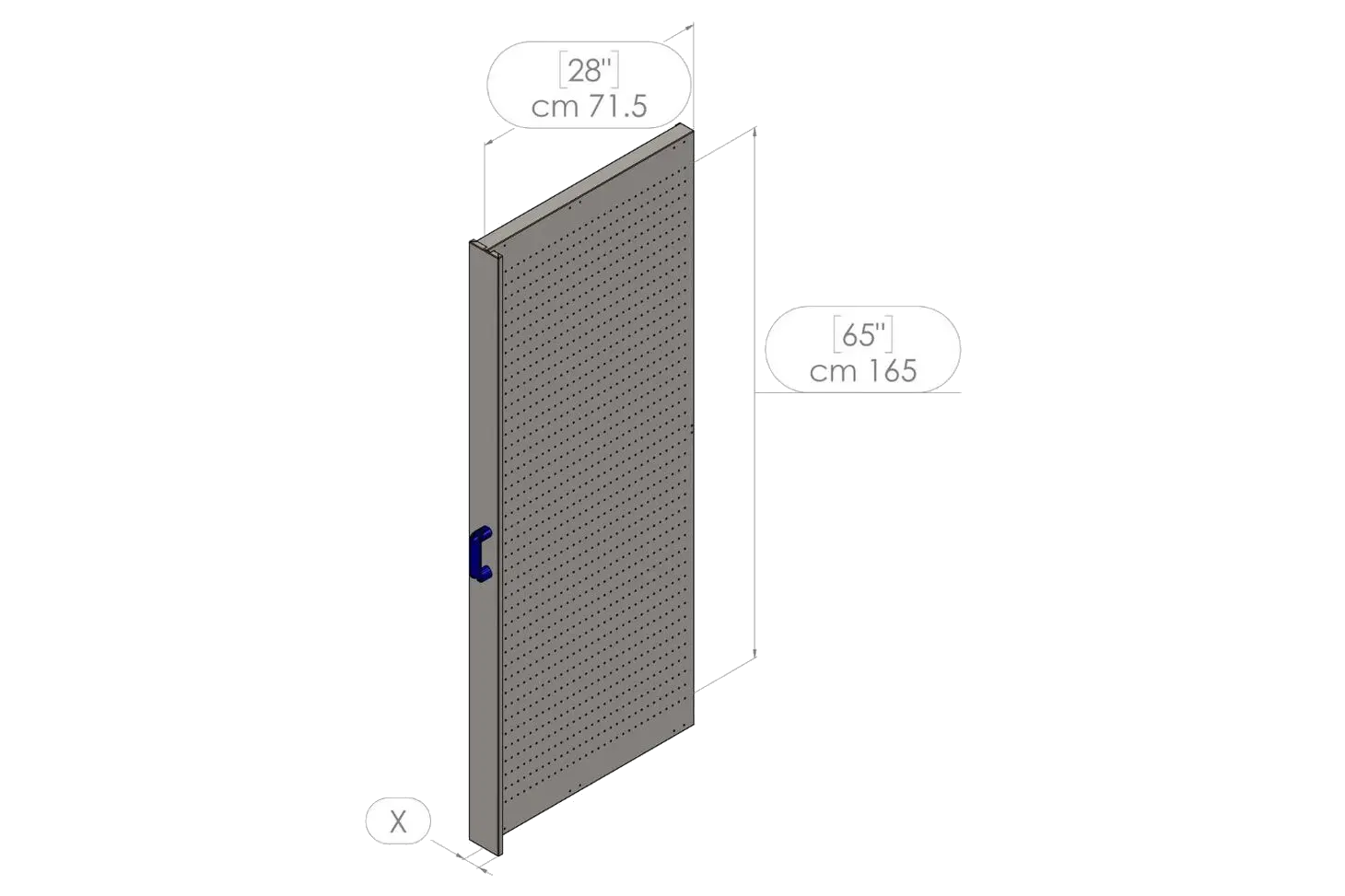

| Código | L - X - H | Capacidad |
|---|---|---|
| CV_G32_10C_03 | cm 71,5 x 5 x 165 | m² 24 |
| CV_G80_10C_03 | cm 71,5 x 8 x 165 | m² 12 |
| CV_G19_20C_03 | cm 71,5 x 2,2 x 165 | m² 48 |
Gancho para troqueles hasta 19 mm
Gancho para troqueles de hasta 80 mm
Gancho para troqueles de hasta 32 mm
Gancho para troqueles con soporte transparente
Bandeja para troqueles pequeños o llenos
Estribo de soporte para troqueles largos para cajón gama 32 mm
Estribo de soporte para troqueles largos para cajón gama 19 mm
Con el objetivo de la mejora continua, CBC SRL se reserva el derecho de modificar, en cualquier momento y sin previo aviso, las características técnicas, funcionales y estéticas de los productos.
